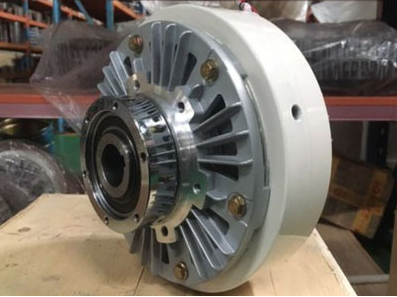

Krótkie omówienie, z jakich części zbudowany jest magnetyczny hamulec proszkowy
Magnetyczny hamulec proszkowy składa się głównie z następujących części:
Część stojana
Obudowa: Pełni funkcję zabezpieczającą elementy wewnętrzne, najczęściej wykonane z metalu, np. żeliwa lub stopu aluminium. Może zapobiegać przedostawaniu się kurzu, wilgoci itp. z zewnątrz do hamulca, wpływając na działanie proszku magnetycznego i normalne działanie innych komponentów. Na przykład w niektórych trudnych warunkach przemysłowych, takich jak wilgotne środowisko papierni lub zapylone środowisko warsztatu obróbki metali, ochronna rola obudowy jest szczególnie ważna.
Cewka wzbudzenia: Jest to jeden z kluczowych elementów magnetycznego hamulca proszkowego. Kiedy prąd przepływa przez cewkę wzbudzenia, generowane jest pole magnetyczne. Cewka jest zazwyczaj nawinięta drutem miedzianym, a liczba zwojów zależy od specyfikacji konstrukcyjnej hamulca. Zmieniając wielkość prądu wzbudzenia, można regulować natężenie pola magnetycznego, kontrolując w ten sposób stopień namagnesowania proszku magnetycznego i moment hamowania hamulca.
Część wirnika
Wał obrotowy: Jest to część wejściowa mocy połączona z urządzeniem, które wymaga hamowania. Na przykład w urządzeniu nawijającym wał obrotowy jest połączony ze szpulą. Wał obrotowy jest zwykle wykonany ze-stal stopowej o wysokiej wytrzymałości, aby wytrzymać przenoszenie dużego momentu obrotowego, a także musi mieć wysoką twardość powierzchniową i wykończenie, aby zapewnić płynny obrót i trwałość.
Korpus wirnika: Obraca się wraz z obracającym się wałem i jest jednym z głównych miejsc dystrybucji proszku magnetycznego i momentu hamowania. Korpus wirnika jest ogólnie zaprojektowany tak, aby miał określony kształt konstrukcyjny, który umożliwia równomierne rozprowadzenie proszku magnetycznego pod wpływem pola magnetycznego. Jego powierzchnia jest zwykle specjalnie poddawana obróbce w celu zwiększenia efektu adsorpcji i hamowania proszku magnetycznego.
Proszek magnetyczny: Proszek magnetyczny jest podstawowym ośrodkiem hamulców proszkowych magnetycznych, umożliwiającym osiągnięcie funkcji hamowania. Proszek magnetyczny składa się zazwyczaj z drobnych cząstek materiałów magnetycznych, takich jak żelazo, kobalt i nikiel, a jego wielkość cząstek wynosi zwykle od kilku mikronów do kilkudziesięciu mikronów. Te proszki magnetyczne charakteryzują się wysoką przenikalnością magnetyczną i niskim magnetyzmem szczątkowym. Poddany działaniu pola magnetycznego proszek magnetyczny szybko namagnesuje się i utworzy łańcuch magnetyczny, zwiększając względny opór ruchu pomiędzy wirnikiem a stojanem, generując w ten sposób moment hamowania.
Pokrywa końcowa i uszczelka
Pokrywa końcowa: Służy głównie do zamykania dwóch końców magnetycznego hamulca proszkowego, aby odgrywać rolę pozycjonowania i ochrony elementów wewnętrznych. Pokrywa końcowa jest zwykle mocowana do obudowy za pomocą śrub i innych łączników, a w niektórych konstrukcjach pokrywa końcowa może również integrować pewne funkcje pomocnicze, takie jak instalowanie czujników monitorujących stan pracy hamulca.
Uszczelnienia: Aby zapobiec przedostawaniu się proszku magnetycznego i obcych zanieczyszczeń, pomiędzy pokrywą końcową a wałem obrotowym oraz pomiędzy pokrywą końcową a obudową montuje się uszczelki. Typowe uszczelnienia obejmują uszczelki gumowe, uszczelnienia olejowe itp. Uszczelki te muszą charakteryzować się dobrą odpornością na zużycie, olejoodpornością i właściwościami uszczelniającymi, aby zapewnić stabilność i niezawodność magnetycznego hamulca proszkowego podczas-długiej pracy.
